鎂合金好電鍍嗎及難點(diǎn)和解決工藝？
2019-12-07 09:31 ?瀏覽：次
鎂合金可以采用金屬涂層來保護(hù)，噴涂方法包括電鍍、離子鍍或化學(xué)鍍等.
由于鎂合金易燃燒，一般不采用熱浸鍍和熱噴鍍。鎂合金的金屬鍍層一般采用電鍍方法，主要涂層有Cu、Ni-C-Cu涂層?；瘜W(xué)鍍膜層通常為Ni-P涂層。
通常在鎂合金表面進(jìn)行電鍍或化學(xué)鍍是很困難的，其原因如下。
①鎂合金十分活潑，表面迅速形成的氧化鎂阻止了金屬膜層與基體之間形成金屬-金屬鍵。
②鎂是堿土金屬，在普通溶液中與其他金屬離子的置換反應(yīng)十分強(qiáng)烈，而置換后的結(jié)合十分松散。
不均勻。
③第二相（如稀土相、Y相等）具有不同的電化學(xué)特性，可能導(dǎo)致沉積
④無法得到致密性很高的鑄件，并且表面存在雜質(zhì)，基體表面孔隙和夾雜可能成為鍍層孔隙的來源。
④無法得到致密性很高的鑄件，并且表面存在雜質(zhì)，基體表面孔隙和夾雜可能成為鍍層孔隙的來源。
⑤鍍層標(biāo)準(zhǔn)電位遠(yuǎn)高于鎂合金基體，從面必須保證鍍層無孔，否則任何一處通孔都會(huì)增大魔蝕電流引起嚴(yán)重的電化學(xué)腐蝕，這可能比涂覆前效果更差。因此，一般采用化學(xué)轉(zhuǎn)化膜法先鍍鋅，然后鍍鍋。其工藝流程為：脫脂一酸洗→活化一Zn-預(yù)鍍Cu-電鍍（）。當(dāng)鎂合金表面鍍上一層銅后，即按普遭電鍍方法在銅鍍層上鍍需要的金屬，通常先鍍銅，再化學(xué)鍍鎳，然后鍍所需的金屬，這樣鍍層的結(jié)合力較好。

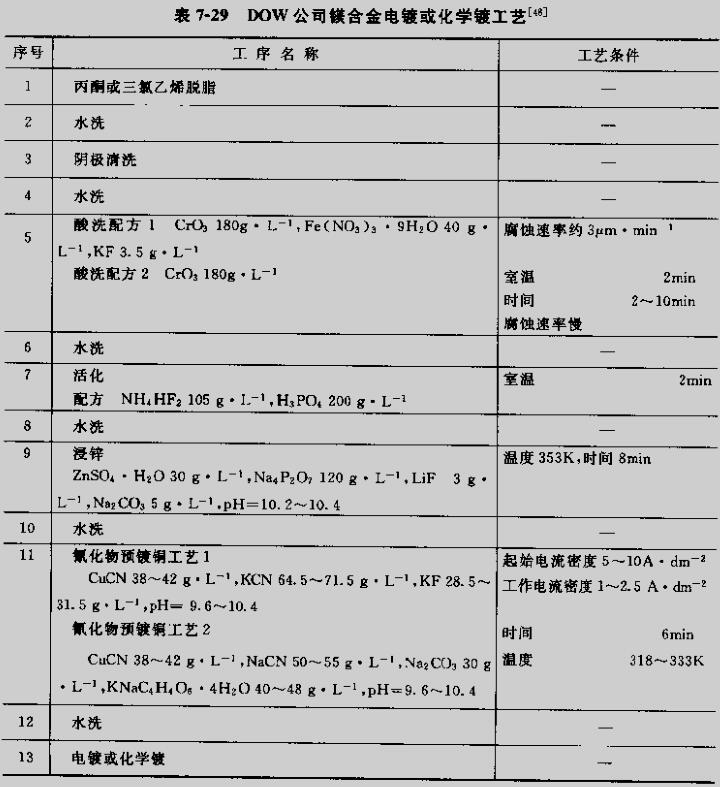

目前，鎂合金表面電鍍或化學(xué)鍍方法有ASTM統(tǒng)一標(biāo)準(zhǔn)，標(biāo)準(zhǔn)的是DOW公司的浸鋅法.
