久久久久国产精品无套专区_国产毛片视频在线看_又大又粗又爽又黄的视频在线观看_AV一区二区无码_八戒八戒在线www免费观看_又粗又大又长的黄色视频_午夜日韩欧美电影在线观看_国产一二三四区乱码免费_色婷婷综合缴情综免费观看_一级做a爰片久久毛片美女图片

鎂合金鍛造對坯料顯微組織有嚴格要求，只有晶粒細小且分布均勻的鑄造圓錠才適于直接鍛造，因為鍛造變形要求坯料有良好的塑性變形能力，通常只有含Zr的并通過優(yōu)化的熔煉鑄造工藝制備的錠坯才可以鍛造。因此，適于鍛造的鎂合金大都是Mg-Zn-Zr或Mg-RE（稀土元素）系合金，它們有足夠細小的晶粒組織，而常用的Mg-Al系合金由于不能以Zr細化晶粒，其鑄錠不適于直接鍛造，但是可以通過擠壓制坯獲得適于鍛造的坯料，不過生產(chǎn)成本卻有所上升，同時Mg-Al系合金在鍛造過程中有較大的晶粒長大傾向，因此這類合金較少用于制造鍛件。Mg合金的典型鍛造工藝（見圖1）。

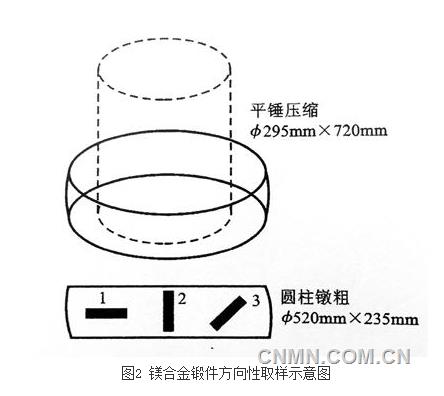

　　由于鍛造工件沿一個方向的變形較為嚴重，同時由于鎂屬密集六方晶格，因此鎂合金鍛件力學性能具有顯著的方向，沿變形方向的抗拉強度明顯高于其他方向的（圖2及表2）。為了消除鍛件性能的不均性，可采用三維方向反復鍛造法，用此法生產(chǎn)的鍛件各個方向的力學性能可以達到幾乎一致，大大提高了力學性能的均勻性。

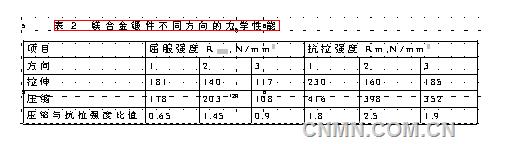

　　由表2中的數(shù)據(jù)可見，鍛件力學性能有著明顯的方向性，水平方向即金屬流動方向“1”的抗拉強度Rm最高。在大多數(shù)情況下，鎂合金鍛件的力學性能取決于鍛造時的應變硬化，溫度越低應變硬化趨勢越明顯，但溫度不宜過低，以免鍛件開裂。多火次鍛造時，應逐次下降鍛造溫度，以防再結(jié)晶與晶粒長大，同時保證終鍛產(chǎn)品具有大的應變硬化。多火次鍛造時，后一火次的溫度可比前一次的低18℃左右。
　　當下可以制造各種尺寸和形狀的鍛件，但它們的尺寸主要取決于設備能力和結(jié)構(gòu)。鎂合金在較低速度下變形時，有著較高的熱塑性。為了避免工件開裂，通常采用液壓機與低速壓力機，鍛造變形量可達70%~90%，但在錘鍛機上的變形量只有30%~70%。
