鎂合金鑄件與焊件殘余應力消除
2019-12-06 14:02 ?瀏覽:次
鎂合金鑄件中總會存在著或大或小的應力,往往把它稱為殘余應力,它們來自凝固時的不均勻收縮、熱處理后或淬火時的不均勻冷卻,以及機械加工。雖然這些殘余應力不是很高,但是由于鎂合金的彈性模量低,不高的應力也可使鑄件產(chǎn)生不允許的彈性應變。因此,若不消除或降低這類殘余應力,那么在最終精加工時或以后導致制品翹曲和彎扭,此外,殘余應力也是Mg-Al合金發(fā)生應力腐蝕的主要原因之一。
鎂合金鑄件的應力消除退火工藝見表1。
焊后鑄件殘余應力的消除

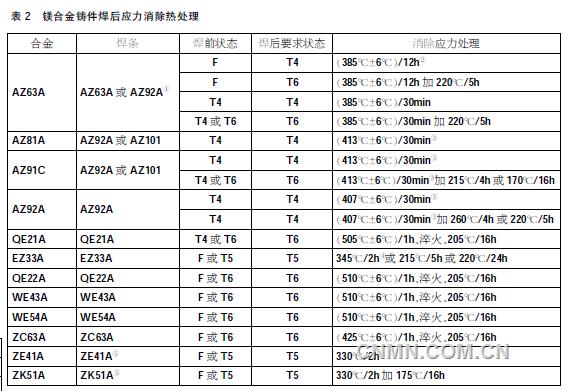

鑄件焊后或補焊后可存在著嚴重的殘余應力,因而應在規(guī)定時間內(nèi)進行去應力退火,以防變形和開裂。表2列出了推薦的焊后鎂合金鑄件去應力退火工藝,是基于鑄件焊前狀態(tài)太焊后應用的狀態(tài)確定的,若焊前AZ81A、AZ91C及ZA92A合金鑄件是T4和T6狀態(tài),則它們完全固溶時間可縮短0.5h。
對焊后不需要固溶處理的Mg-Al-Zn系合金鑄件可在260℃處理1h,以消除應力腐蝕開裂傾向。
上一篇:鎂合金的塑性加工工藝
下一篇:鎂的塑性為什么不如鋁的
